Таблица выбора съемников SKF

Таблица выбора съемников SKF (метрическая)
Обозначение	Ширина  захвата D - мм	Эффективная длина захвата L - мм	Усилие  съёма Fmax - кН
НАРУЖНЫЙ  ЗАХВАТ  A
TMMP 2x65	15-65	60	6
TMMP 2x170	25-170	135	18
TMMP 3x185	40-185	135	24
TMMP 3x230	40-230	210	34
TMMP 3x300	45-300	240	50
TMMP 6	50-127	120	60
TMMP 10	100-223	207	100
TMMP 15	140-326	340	150
TMMA 3	36-150	150	30
TMMA 5	52-200	200	50
TMMA 8	75-250	250	80
TMMA 5E	52-200	200	50
TMMA 8E	75-250	250	80
TMHC 108	50-150	150	80
TMHP 8	75-250	240	80
TMHP 15/260	195-386	264	150
TMHP 30/170	290-500	170	300
TMHP 30/350	290-500	350	300
TMHP 30/600	290-500	600	300
TMHP 50/140	310-506	140	500
TMHP 50/320	310-506	320	500
TMHP 50/570	310-506	570	500
	Диаметр  вала - d
TMBS 50	0-50	115	30
TMBS 100	20-100	870	80
TMBS 150	35-150	860	80
TMHC 108	20-100	270	80
КОМБИНИРОВАННЫЙ  ВНУТРЕННИЙ ИЛИ  НАРУЖНЫЙ  ЗАХВАТ  A + B
	Ширина захвата - D
TMMR 40F	23-48	65	15
TMMR 60F	23-68	80	15
TMMR 80F	41-83	94	30
TMMR 120F	41-124	120	30
TMMR 160F	67-164	126	40
TMMR 200F	66-203	151	40
TMMR 250F	74-254	178	50
TMMR 350F	74-350	233	50
ВНУТРЕННИЙ  ЗАХВАТ  B
	Диаметр вала - d	Размах молотка	Вес молотка (кг)
TMSC 6	8-36	220	1,0
TMSC 30-60	30-60	300	1,6
ГЛУХОЙ  ЗАХВАТ  C
	Диметр  отверстия - d	Серии подшипников SKF
TMMD 61	10-100	6000
	10-85	6200
	10-65	6300
	17-50	6400
TMBP 20	105-160	6000
	65-150	6200
	45-105	6300
	30-85	6400

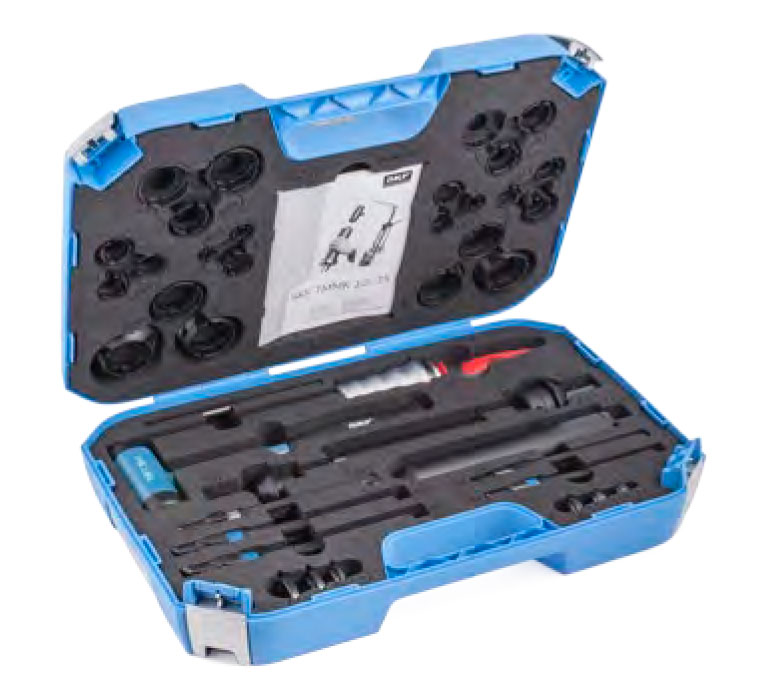

TMMK 10-30	10-30
